오늘의 리뷰는 Asus X570 ROG Crosshair VIII Hero Wi-Fi 입니다.
Gaming 게이밍 기어의 명가 Asus입니다. 메인보드 3대 회사라 불리며, 뛰어난 메인보드를 출시하고 있습니다. 오늘 소개해드릴 제품은 Asus X570 ROG Crosshair VIII Hero Wi-Fi로서 AMD Ryzen 기반의 CPU 프로세서의 메인보드 입니다.
AMD가 3세대 프로세서를 출시하게 되면서 AMD의 영향력이 지대해진만큼 다양한 AMD 소켓을 지원하는 메인보드를 만날 수 있습니다. 오늘 소개해드릴 Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 PCle 4.0 지원, 메모리 활용 증가, 오토매틱 오버클럭킹 등을 지원하기 시작하면서 메인보드의 많은 전력이 필요로하게 되었습니다. 이에따른 퍼포먼스향상과 병목현상을 최소화 시키려는 전원부와 쿨링 성능에 중점이 된 메인보드입니다. 이처럼 Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 Asus의 기술력이 담긴 메인보드라고 말할 수 있으며 어떠한 점에서 퍼포먼스가 개선되었는지 알아보려고 합니다.
| Specs |
| 제품명 | Asus X570 ROG Crosshair VIII Hero Wi-Fi |
| 폼팩터 | ATX(30.5 X 24.4cm) |
| CPU | AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors * Refer to www.asus.com for CPU support list |
| Chipset | AMD® X570 Chipset |
| 메모리 | 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU. ** Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists) |
| 그래픽 | 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 3-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology |
| 확장 슬롯 | 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 1 x PCIe 4.0 x1 |
| 저장장치 | 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 |
| LAN 구성 | Intel® I211-AT Realtek® RTL8125-CG 2.5G LAN ASUS LAN Guard ROG GameFirst Technology |
| Wireless Data Network | Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed |
| 블루투스 | Bluetooth® 5.0 |
| Audio | ROG SupremeFX 8-Channel High Definition Audio CODEC - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - ESS® ES9023P - Supports up to 32-Bit/192kHz playback Audio Feature : - Sonic Studio III + Sonic Studio Virtual Mixer - DTS® Sound Unbound - Optical S/PDIF out port(s) at back panel - Sonic Radar III * Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio |
| USB Ports | 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) AMD X570 chipset : 6 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 4 x USB 2.0 port(s) |
| 후면 I/O 구성 | 1 x Optical S/PDIF out 1 x Clear CMOS button(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 5 x Gold-plated audio jacks 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 8 x USB 3.2 Gen 2 (up to 10Gbps) ports () Anti-surge LAN (RJ45) port |
| 내부 I/O 구성 | 2 x Aura RGB Strip Headers 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support 1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x TPM connector(s) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 3 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x H_AMP fan connector 1 x W_PUMP+ connector 1 x 4-pin EATX 12 V Power connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin EATX 12V Power connectors 1 x Front panel audio connector(s) (AAFP) 1 x Slow Mode switch(es) 1 x Reset button(s) 1 x Node Connector(s) 1 x LN2 Mode jumper(s) 1 x Safe Boot button 1 x ReTry button 1 x System panel connector 1 x T_Sensor Connector 1 x W_IN header 1 x W_OUT header 1 x W_FLOW header 1 x Start button 1 x Speaker connector 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports |
| 구성품 | User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x ROG big sticker 1 x Q-Connector 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x ROG coaster(s) 1 x ROG Thank you card |
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2 |
| 수입사 | 아이보라, STCOM, 코잇 |
| 보증기간 | 무상 3년 |
| 기술 사양 |
| 성능 향상 및 병목 현상 제거 |
| 강력한 전원부 성능 제공 |
| 변경된 전력 아키텍처 |
| 높은 발열을 제어할 수 있는 쿨링 솔루션 제공 |

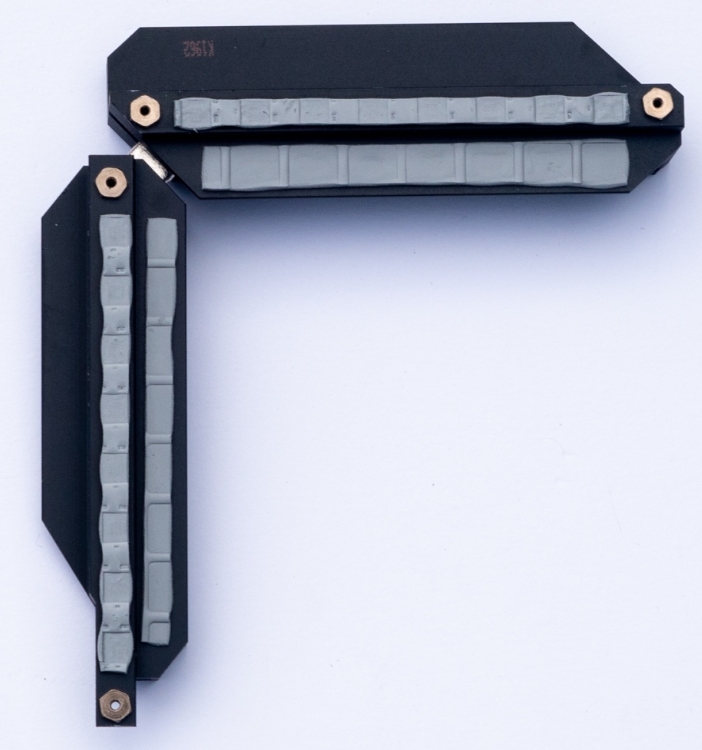

| 더욱 강력해진 히트싱크 구조 |
| 세밍한 조정이 가능한 시스템 튜닝 |
| 매우 정확해진 전압 / 온도 모니터링 |
| 5-Way Optization 시스템 제공 |
| 초고속 네트워킹을 지원 |
| 차세대 인텔 Wi-Fi 6 지원 |
| Asus 만의 SupermeFX 지원 |
| Asus NODE 커넥터 지원 |
| UnBoxing |

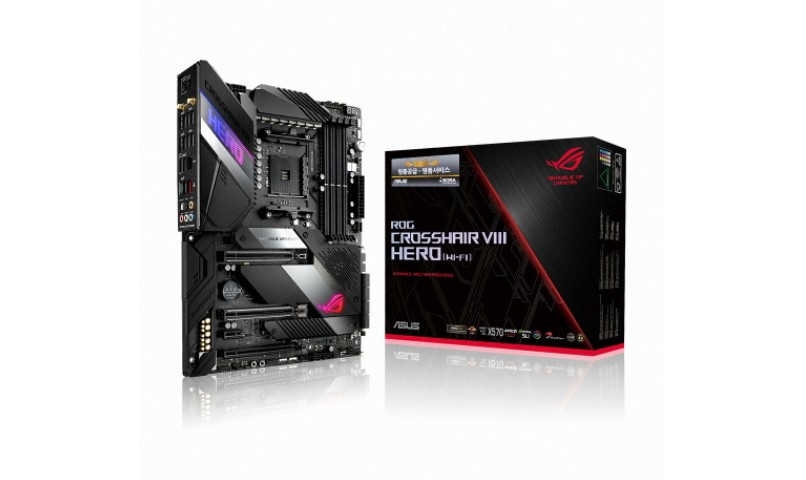

Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 고급 메인보드 아우라가 고스란이 느껴지는 박싱으로 되어 있습니다.
실제적으로 표면에서 Asus의 감성을 느낄 수 있으며, 실제로 보았을때, 돈값 하는구나 라는 느낌을 들게 해줍니다.

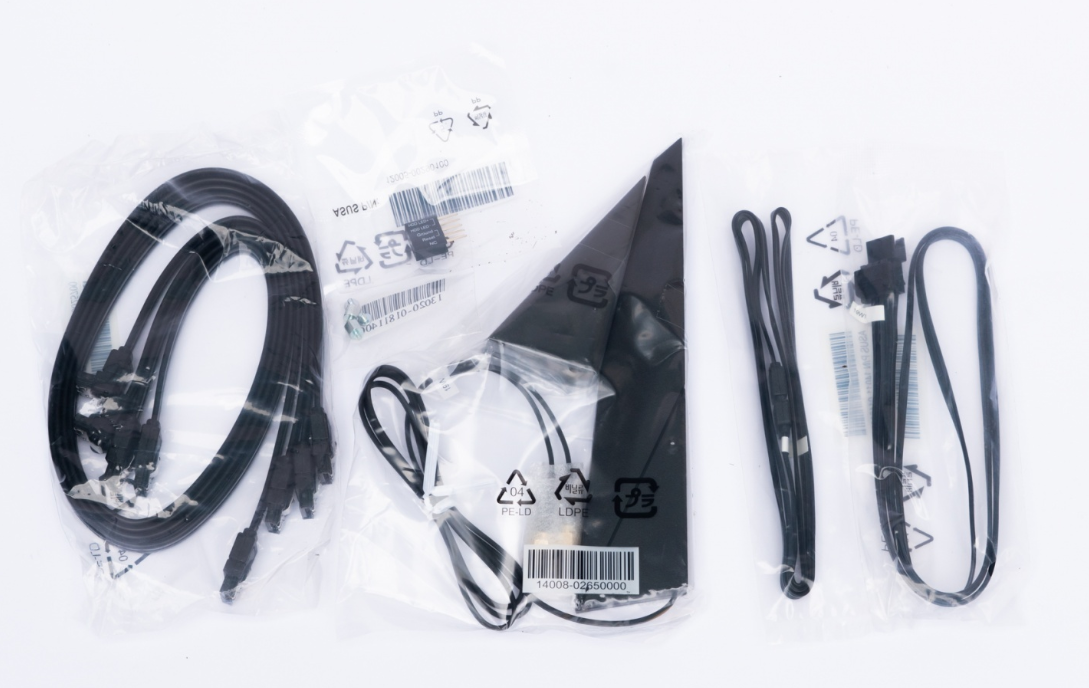

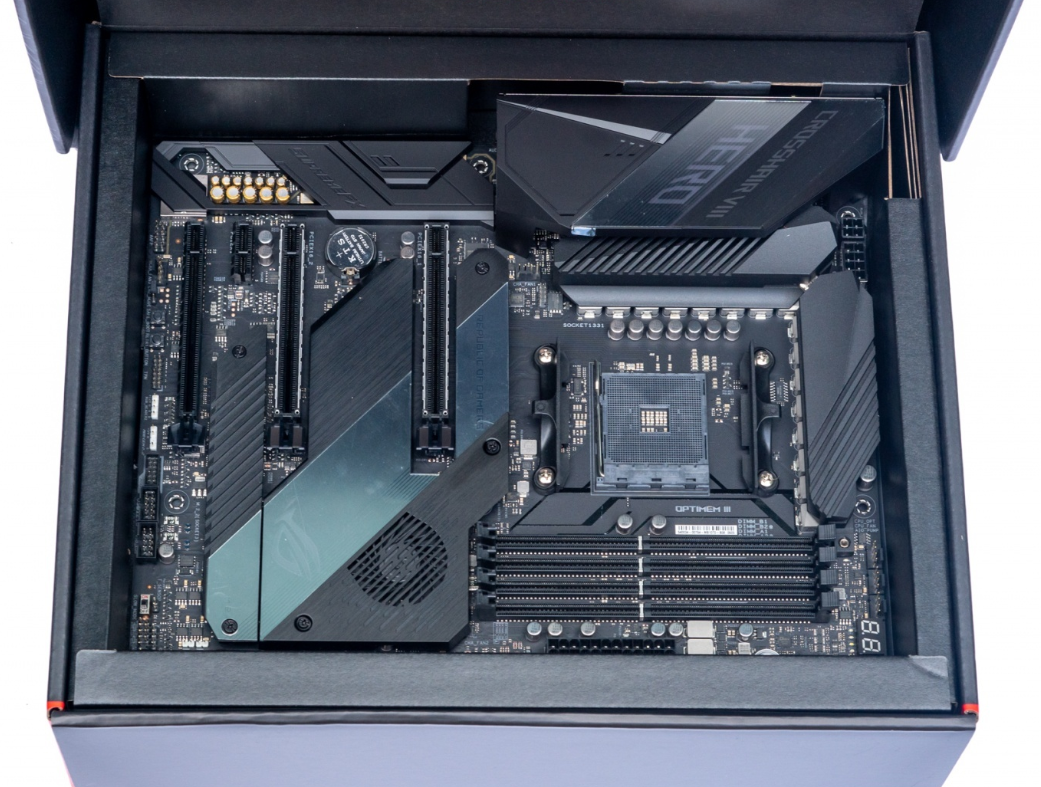

메인보드를 빼내게 되면 동봉되어있는 구성품이 포함되어 있습니다.
| 외 관 |

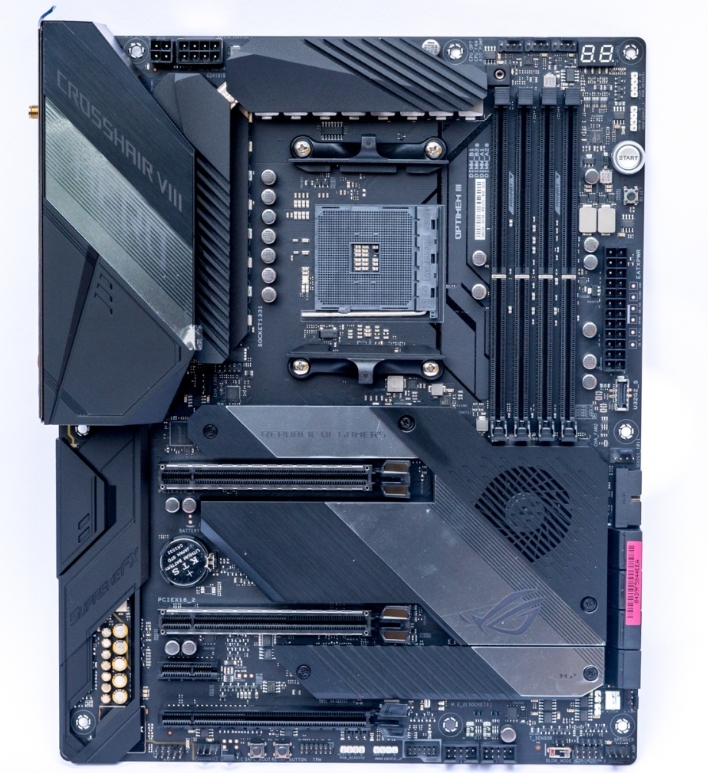

Asus X570 ROG Crosshair VIII Hero Wi-Fi 외관은 AMD Ryzen CPU의 발열을 해소하기 위하여 두툼한 히트싱크로 구성되어 있으며, 처음 보았을때 Asus의 감성을 느껴볼 수 있었습니다.

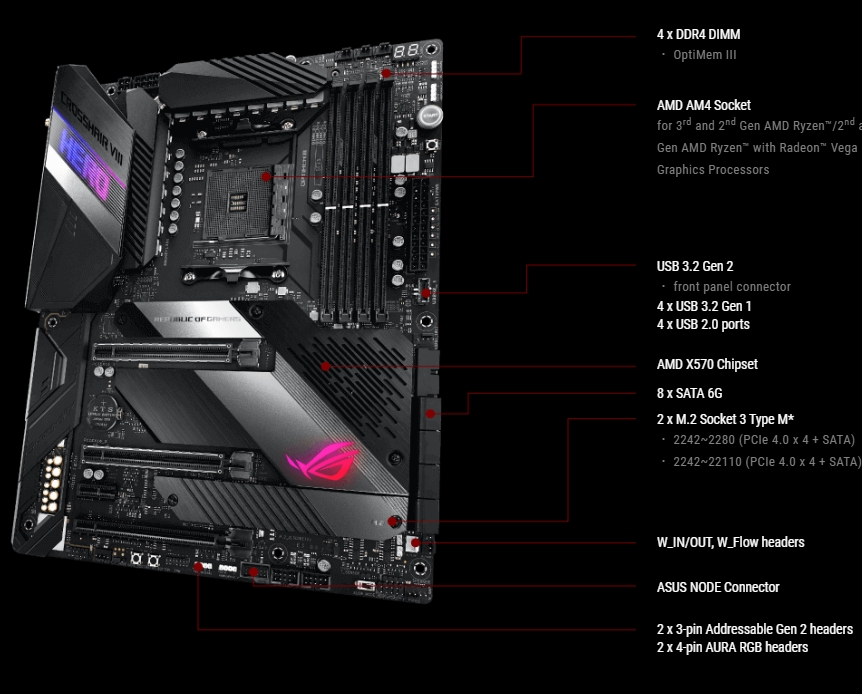

전면부에는 전원부, CPU 소켓, RAM슬롯, GPU 슬롯, 커넥터, 컨트롤러, 온도표시장치를 확인할 수 있으며, 메인보드 자리 배치 구조를 참 잘했다는 느낌을 들게 합니다. 특히 실제적으로 메인보드를 활용하여 PC 빌드업시 각 하드웨어간 간섭을 최소화 할 수 있도록 만든 느낌을 강하게 받을 수 있었습니다.

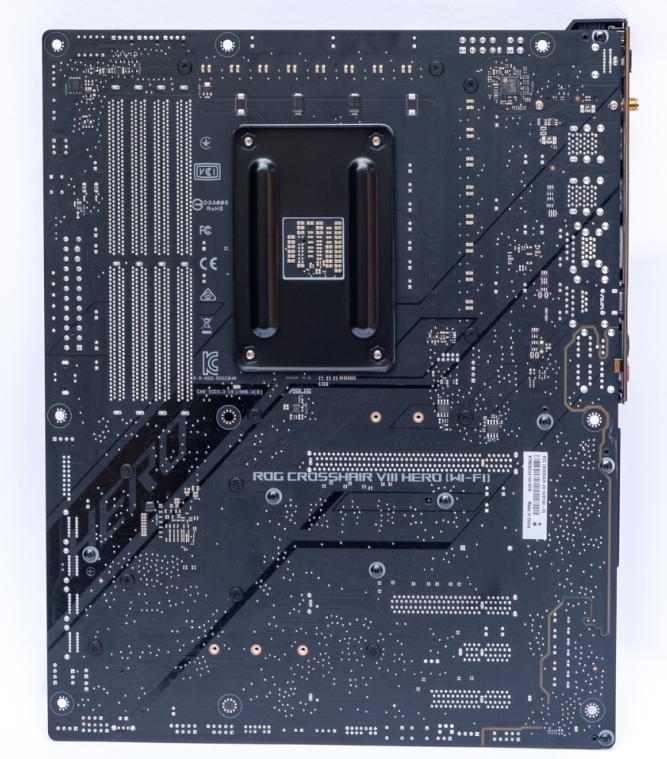

후면부의 납땜성형과 마감을 보았을때, 3대 메인보드 제조회사다운 면모를 확인할 수 있었습니다. 사실 모든 전자제품의 납땜이나 PCB 구조만 보아도 이 제품이 좋은 제품인지 뚜렷하게 구분지을 수 있는데, Asus X570 ROG Crosshair VIII Hero Wi-Fi 고급 라인 메인보드 다운 깔끔하고 군더더기 없는 마감을 확인 할 수 있었습니다.

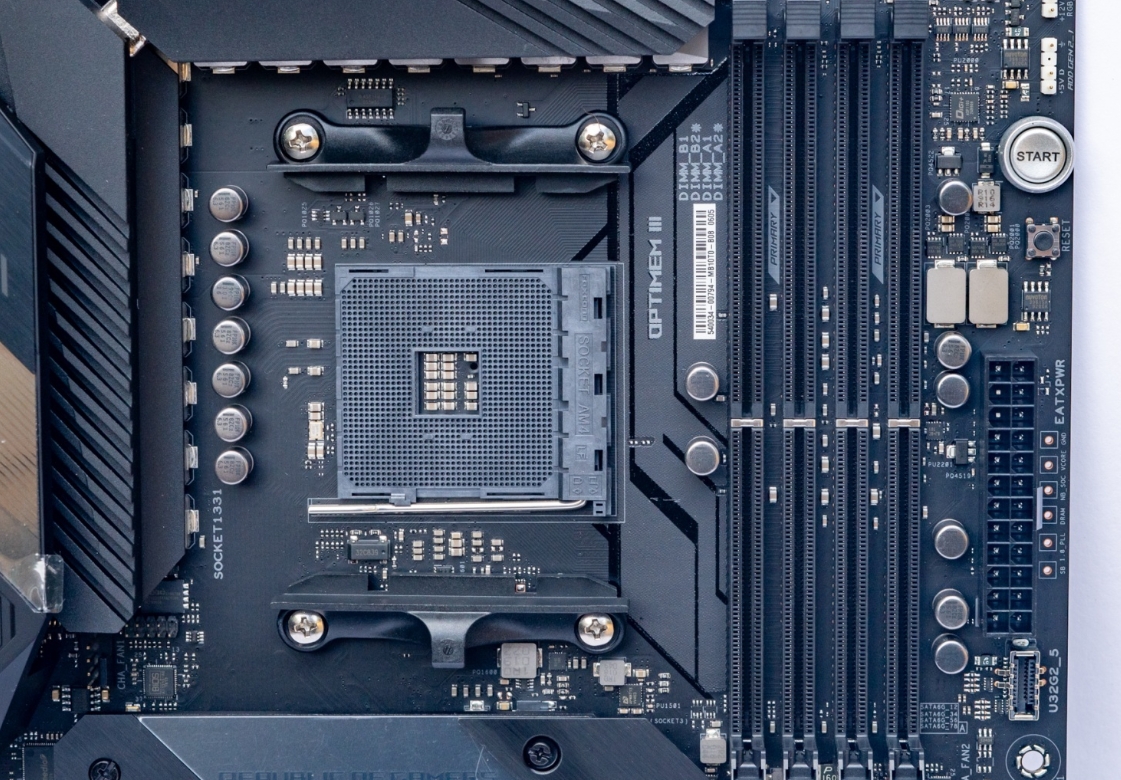

CPU
AMD Ryzen 3 세대 CPU를 지원하며, 당분간 AMD의 소켓 변경이 없을 예정이라서 다음 세대까지도 이 소켓으로 이어질 것으로 예상이 됩니다. 하지만 개인적인 생각으로는 AMD의 소켓이 빨리 변경이 되었으면 좋겠다는 생각을 하게 됩니다. 예전 3700X가 처음 출시 되었을때, CPU 사용하다가 써멀 재도포 할때 CPU 무 뽑기했던 기억이 떠오르게하네요.
RAM 슬롯

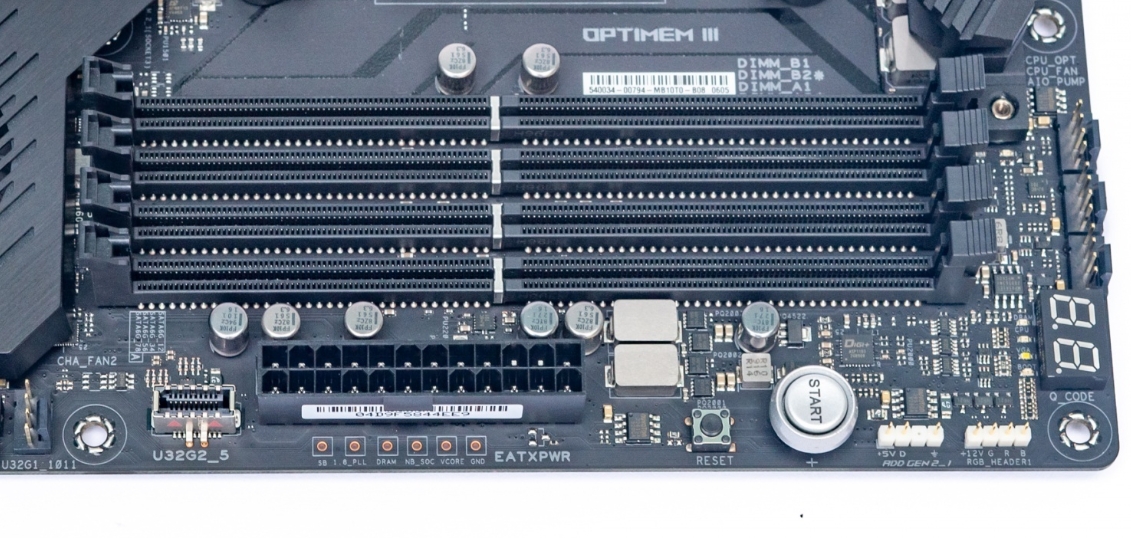

4개의 RAM 슬롯을 지원하며 매우 심플한 구성으로 메모리를 쉽게 장착, 탈착을 할 수 있습니다. 또한 미세하지만 자리 배치 구조가 공랭쿨러 / 수냉쿨러에 간섭을 최소화하기 위해 기존에 비하여 약간의 여유 공간을 주어 간섭을 최소화한 모습을 확인할 수 있습니다.

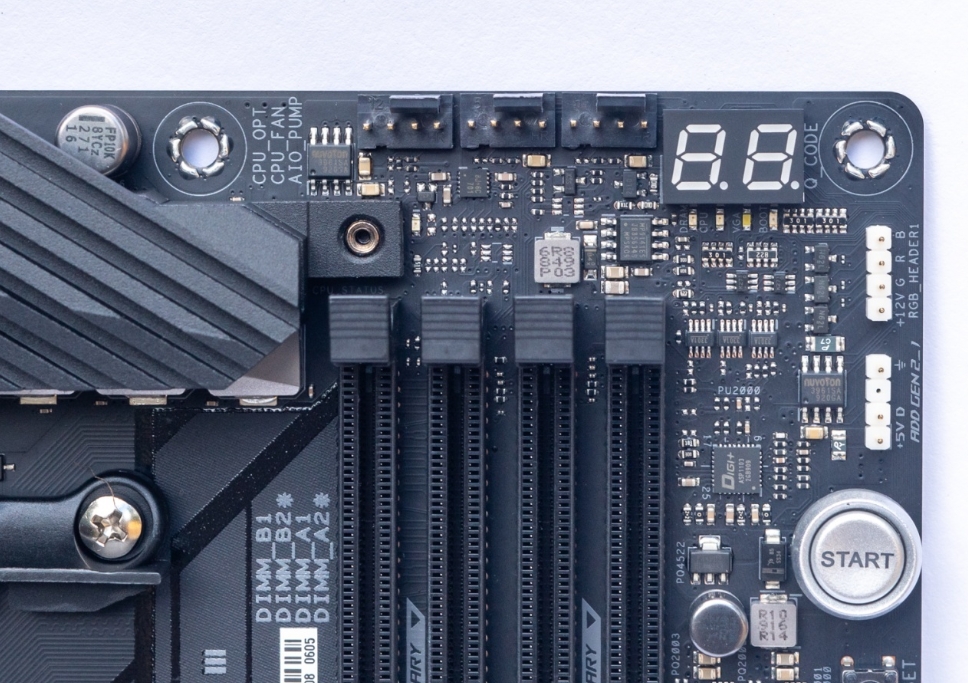

Q-Code

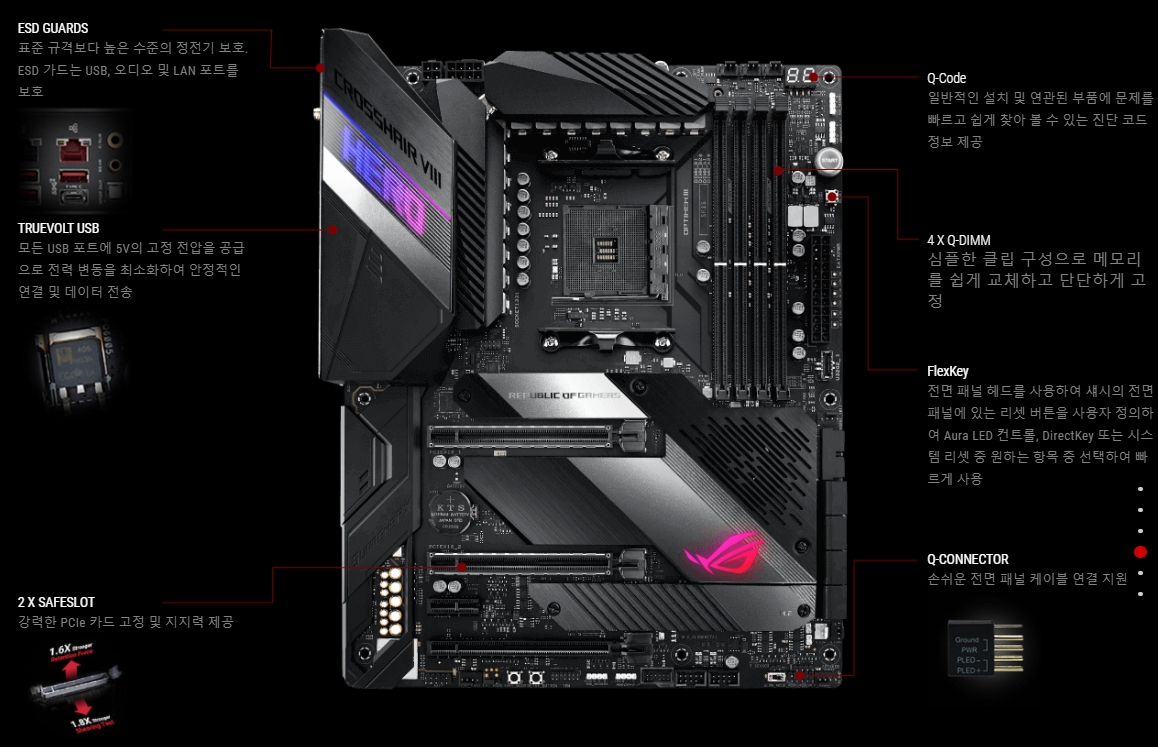

Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 부품의 문제를 빠르고 쉽게 찾아 볼 수 있도록 진단 코드 정보를 제공합니다. 따라서 메인보드 및 제품의 문제가 발생하게 된다면 Q-Code를 통하여 쉽게 확인을 하실 수 있습니다.

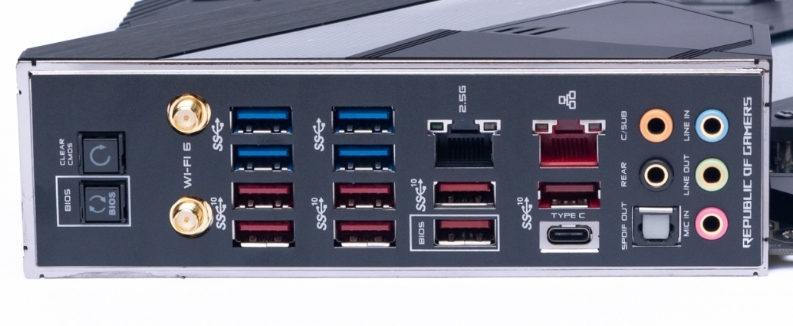

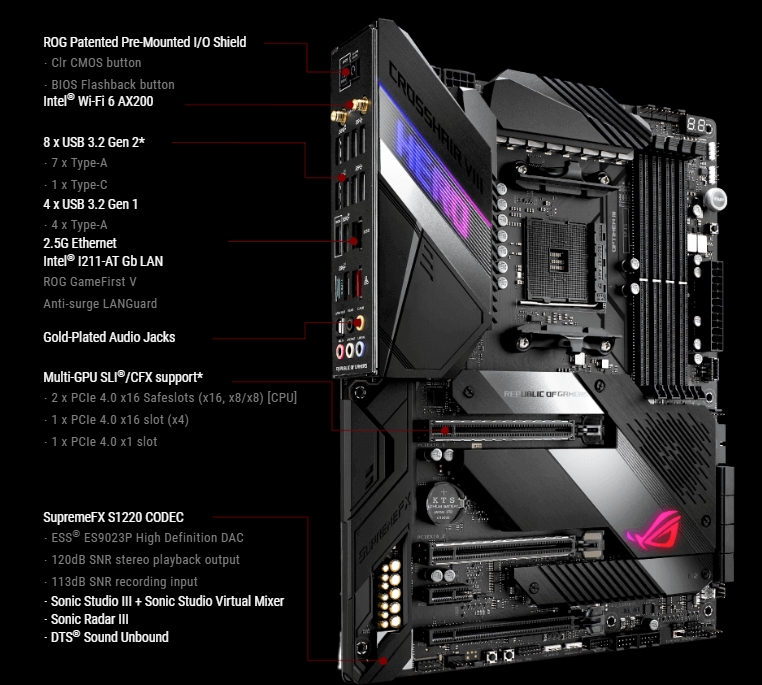

I/O
Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품의 I/O는 정말 많은 포트를 지원하고 있습니다. 요즘 메인보드 I/O에서는 USB Type-C, 많은 갯수의 포트 지원이 필수적인데, Asus X570 ROG Crosshair VIII Hero Wi-Fi는 많은 포트를 지원하는 것을 확인 할 수 있습니다. 또한 기본적으로 Wi-Fi 모델인만큼 무선 연결 활용이 가능한 제품입니다. 따라서 안테나를 활용하여 대역폭을 증설하여 고성능 무선통신을 사용할 수 있습니다.
인텔의 2.5G i211-AT Gb 이더넷 포트도 추가적으로 제공하여 유선 연결시에도 초고속 인터넷 활용이 가능하다는 특징도 있습니다.
최근 메인보드 중 오버클록 지원 제품에서 볼 수 있는 CMOS 클리어, 바이오스 플래쉬백 버튼도 제공하며, 데이터 송, 수신이 매우 빠른것을 체감할 수 있는 USB 3.2 Gen2 포트가 8개 Gen1 포트가 4개가 지원됩니다.

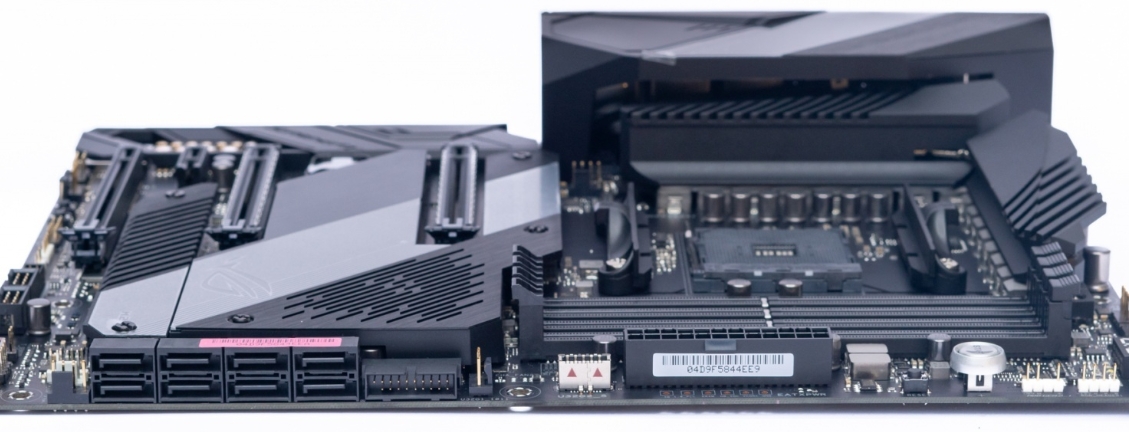

저장장치

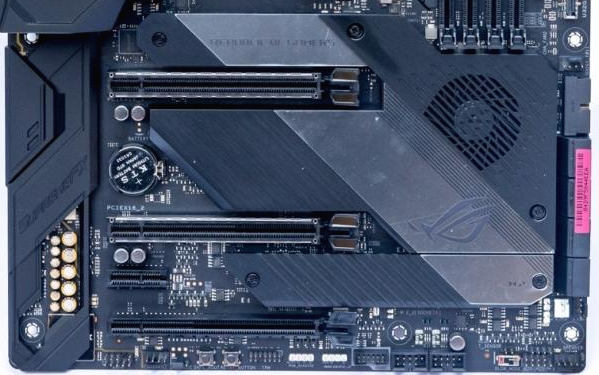

Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 정면 큼직막한 히트싱크 구역에 M.2 SSD 2개와 메인보드 사이드에는 SATA 포트 8개를 지원하는 포트를 확인 할 수 있습니다. 확실히 최근들어 하드디스크의 필요성이 높아지고 있는 만큼 많은 SATA 지원 포트 수와 M.2 지원 슬롯이 2개라는 점은 좋은 메인보드인것을 확인 할 수 있습니다.
| 내부 메인보드 상세 설명 |

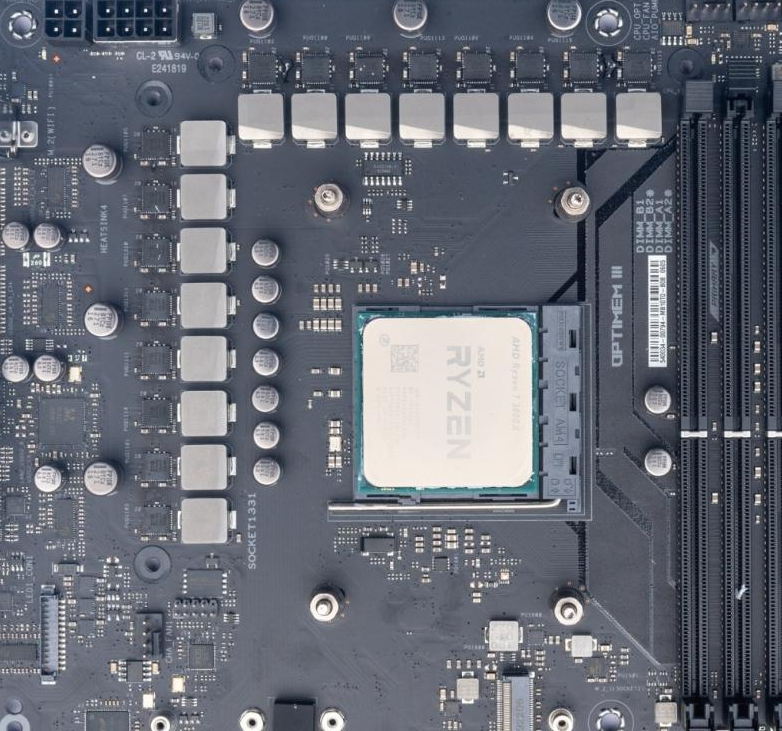

전원부
| 모스펫 | 초크 | 캐시피터 |
|
16개의 독일제 최고급 IR3555 사용 60A 전력 처리 |
PowelRstage 45A 처리할 수 있는 고성능 초크 |
높은 작동 온도에서도 원활히 작업을 수행할 수 있는 일본산 10K 제품 |
Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 다른 동일 X570 제품보다 전원부가 강화된 것을 확인 할 수 있습니다.
모스펫, 초크, 캐시피터에 매우 뛰어난 제품을 사용하여 전원부에 전력 공급이 원활히 될 수 있도록 하였습니다. 이로인하여 16코어를 지원하는 AMD 3950X CPU도 성능저하가 일어나지 않고 높은 퍼포먼스를 보여줄 수 있을 것으로 확인됩니다.
컨트롤러

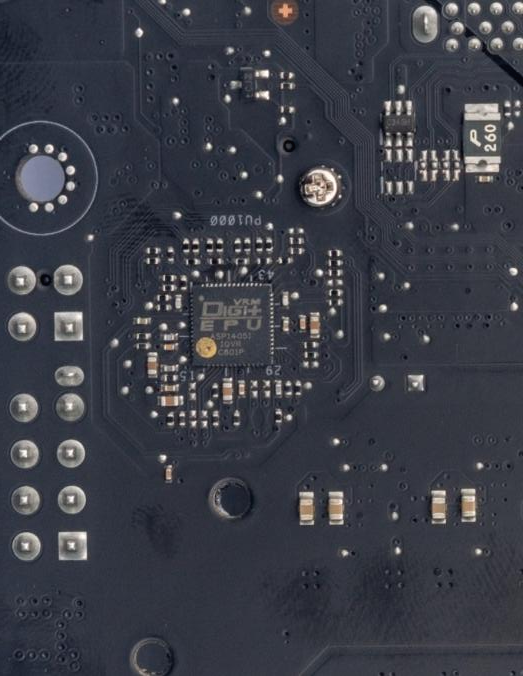

Digi+EPU의 ASP1405 컨트롤러를 사용하였는데, 이는 상당히 우수하지만 전력이 8단계 밖에 조정되지 않습니다. 따라서 최대 2MKz 전환 주파수를 가지고 있다면 바이오스에서 500KHz의 전력밖에 획득 할 수 없게 됩니다. 즉 제한된 전력밖에 사용 못한다는 점은 매우 아쉬운 부분입니다. (도대체 왜 이 컨트롤러를 쓴거지...)

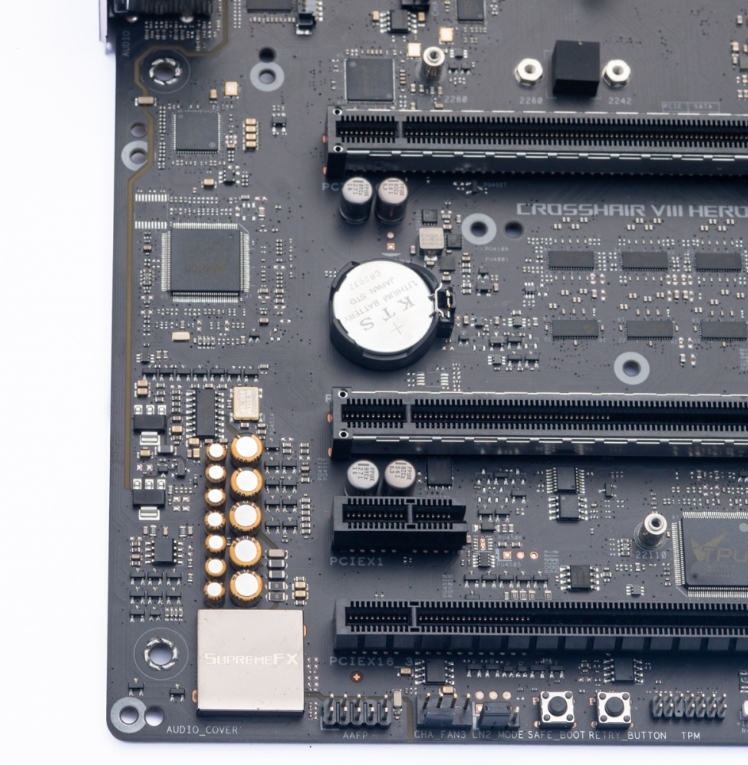

니치콘 캐패시터
| 코덱 | 캐패시터 | 모스펫 | 부가사항 |
|
Asus의 기술인 SupermeFX 사용
10채널, 가상 7.1채널, 독립된 2채널, 멀티플 스테레오 전면출력 |
니치콘 캐패시터 사용하여 따뜻하고 자연스러운 사운드 구현 개인적으로 이 캐패시터는 중저음의 성향이 강하고 묵직한 음색이 매우 특징이라 생각 함 |
사운드 코덱을 사용하기위하여 임피던스
센서를 별도로 탑재 |
노이즈 감소를 위하여 후면 I/O 오디오짹에
금도금과 내구성을 향상 시킴 |
Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품은 사운드에 특히 신경을 쓴 제품입니다. 코덱과 캐패시터, 모스펫, 부가적인 부분까지 매우 사운드에 많은 신경을 썼다고 생각되게 합니다.
서브 냉각 솔루션

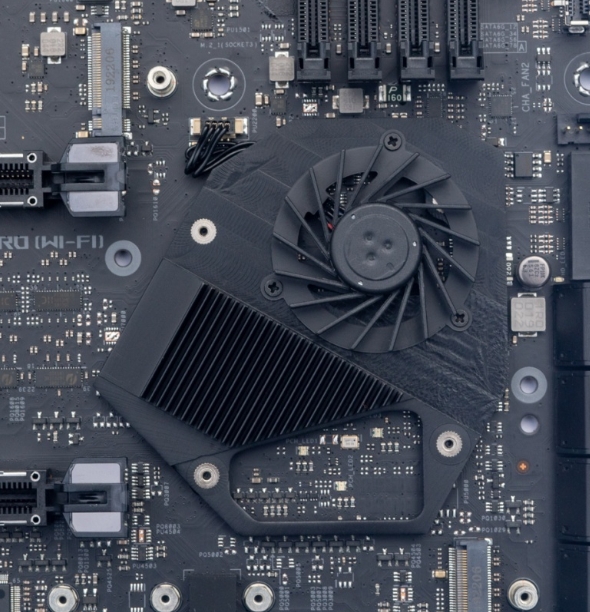

Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품의 서브 냉각 솔루션인 i170이 있는데, 이 냉각 솔루션은 사실 작동을 잘 하지 않은것을 확인하였습니다. 이는 전면에있는 M.2 쪽의 히트싱크가 생각보다 발열제어를 잘해줘서 동작을 안하는 것이라고 생각하고 싶습니다.
| 1부 완료 |
1부에서는 제품의 스펙, 언박싱, 외관, 그리고 제품의 내부 상세 설명(전원부, 칩셋, 사운드카드)으로 이뤄져 있으며, 2부에서는 Asus X570 ROG Crosshair VIII Hero Wi-Fi 제품의 SW와 바이오스에 대해서 설명을 하려고 합니다.
감사합니다.
