오늘의 리뷰는 ASRock H470 Steel Legend 입니다.
메인보드 대표 브랜드 중 하나인 ASROCK은 대만에 본사를 두고 있으며, 하드웨어 제품을 생산, 제조하고 있습니다. 주력 산업으로는 메인보드가 있으며, 저가형 제품으로 매우 인기를 끌었으며, 현재는 하이엔드급 메인보드와 중저가형 메인보드의 전원부 및 PCB 설계가 매우 깔끔하기로 유명합니다. 현재는 인텔, AMD 메인보드를 생산하고 있으며, Taichi라는 메인보드 브랜드로 많은 인기를 끌고 있기도 합니다.
오늘은 ASRock에서 게이밍에 특화된 메인보드인 ASRock H470 Steel Legend에 대해서 알아보려고 합니다.
| Specs |
| 제품명 | ASRock H470 Steel Legend |
| 폼팩터 | ATX (30.5 X 24.4mm) |
| CPU 소켓 | intel 1200 소켓 |
| CPU 지원 | intel 10세대 코어 시리즈 |
| 메인보드 칩셋 | intel 400 시리즈 |
| CPU 장착수 | 1개 |
| 전원부 | 11 페이즈 |
| 메모리 속도 | - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - Supports DDR4 2933 / 2800 / 2666 / 2400 / 2133 - Supports ECC UDIMM memory modules - Max. capacity of system memory: 128GB - Supports Intel® Extreme Memory Profile (XMP) 2.0 - 15μ Gold Contact in DIMM Slots |
| BIOS | - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU Core/Cache, GT, DRAM, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA Voltage Multi-adjustment |
| 그래픽 | - Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1 - Graphics, Media & Compute: Microsoft® DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1 - Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft® PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc - Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers - Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 30Hz - Supports DisplayPort 1.4 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required) - Supports HDCP 2.3 with HDMI 1.4 and DisplayPort 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.4 Ports |
| Audio | - 7.1 CH HD Audio with Content Protection (Realtek ALC1200 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection - 110dB SNR DAC with Differential Amplifier - PCB Isolate Shielding - Individual PCB Layers for R/L Audio Channel - Gold Audio Jacks - Nahimic Audio |
| 네트워크 | - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Supports Dragon 2.5G LAN Software - Smart Auto Adjust Bandwidth Control - Visual User Friendly UI - Visual Network Usage Statistics - Optimized Default Setting for Game, Browser, and Streaming Modes - User Customized Priority Control - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| 슬롯 | - 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE3) - 2 x PCI Express 3.0 x1 Slots - Supports AMD Quad CrossFireX™ and CrossFireX™ - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module and Intel® CNVi (Integrated WiFi/BT) |
| 스토리지 | - 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) - 1 x Ultra M.2 Socket (M2_3), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) |
| 수입사 | 디앤디컴 |
| 보증기간 | 무상 3년 |
| 기술 사양 |
| 강한 내구성과 깔끔한 디자인으로 된 메인보드 |
| 안정적이고 신뢰할 수 잇는 성능을 보장 |
| PCIe 4.0 하드웨어 지원 |
| PCIe 4.0 알루미늄 슬롯으로 발열 억제 |
| Nahimic Audio로 디테일하고 섬세한 음질 구현 |
| 베이스 주파수 부스트 BFB 기술 |
| Dr.Mos 사용으로 전압에 최적화된 전원 솔루션 지원 |
| 열 방출 PCB 기술로 효과적인 발열제어 효과 |
| RGB Sync를 통하여 게이머의 감성적인 영역 충족 |
| Dragon 2.5G.s 지원되는 LAN으로 빠르고 안정적인 네트워크 환경 지원 |
| UnBoxing |

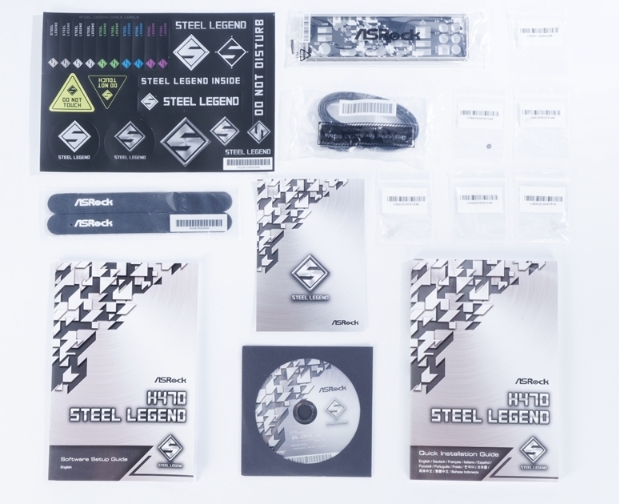

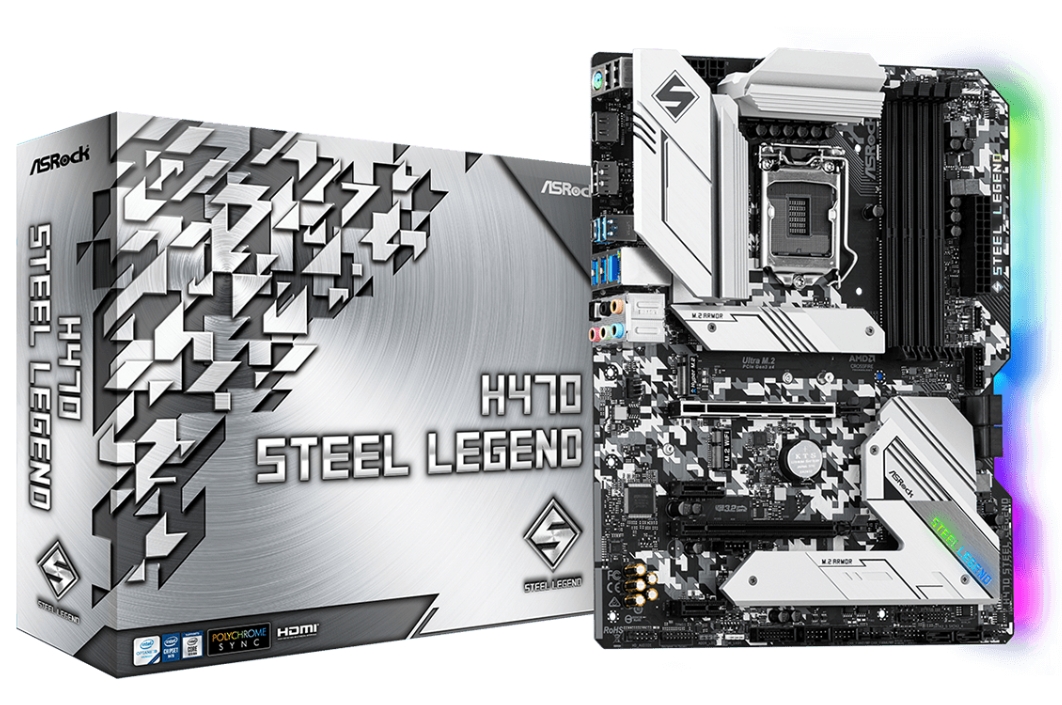

ASRock H470 Steel Legend 제품 박싱은 제품의 디자인을 잘 드러낸 박싱으로 되어있으며, 박스의 외관상 이미지도 제품의 상세 설명이 명확하게 나타나 있습니다. 제품의 케이스에서는 메인보드 및 각 종 부품이 동봉되어져 있습니다.
| 외 관 |

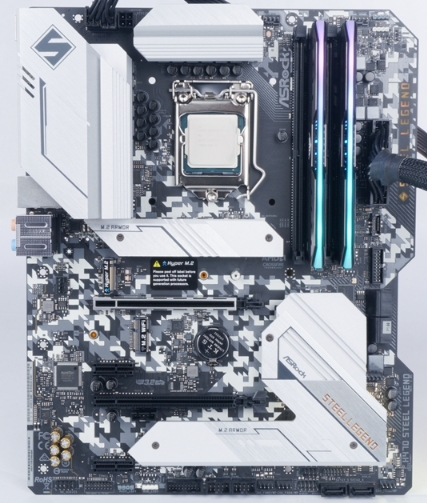

ASRock H470 Steel Legend 제품 외관은 Steel Legend 시리즈의 느낌을 그대로 느낄 수 있는 알루미늄 방열판을 보실 수 있으며, 매우 튼튼해보이는 느낌을 들게 해줍니다. 매우 고가의 메인보드 기종은 아니지만, H 시리즈로서 게이밍에 특화된 메인보드라고 보실 수 있으며, 이번에 10세대에 지원되는 PCIe 4.0을 제공하며, 오디오 및 전원부도 11페이즈로 안정적인 전력 공급을 제공합니다.

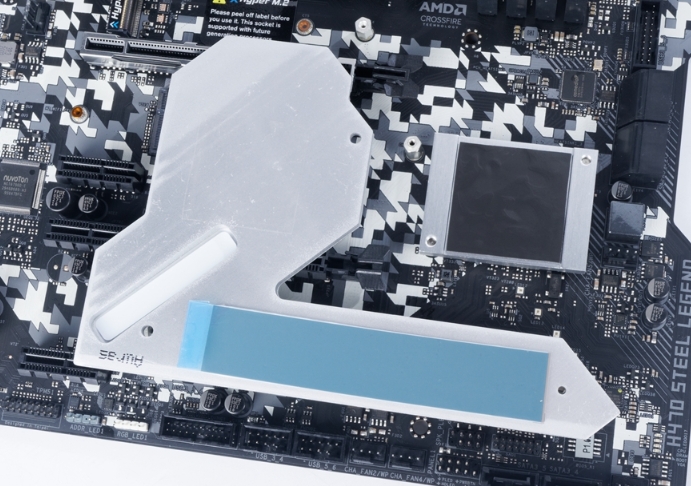

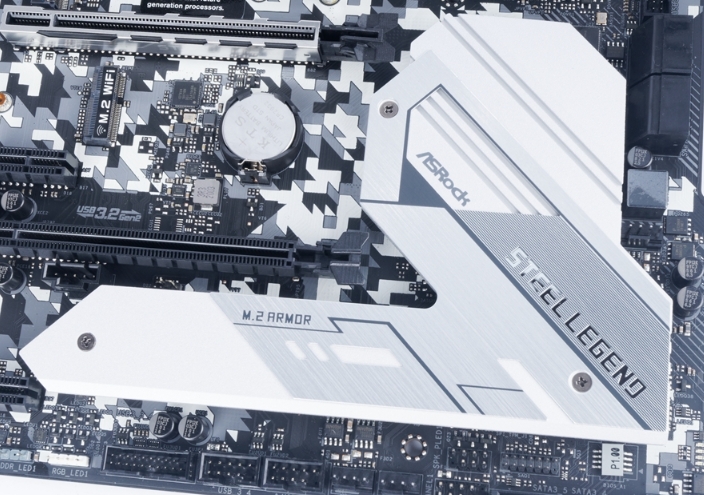

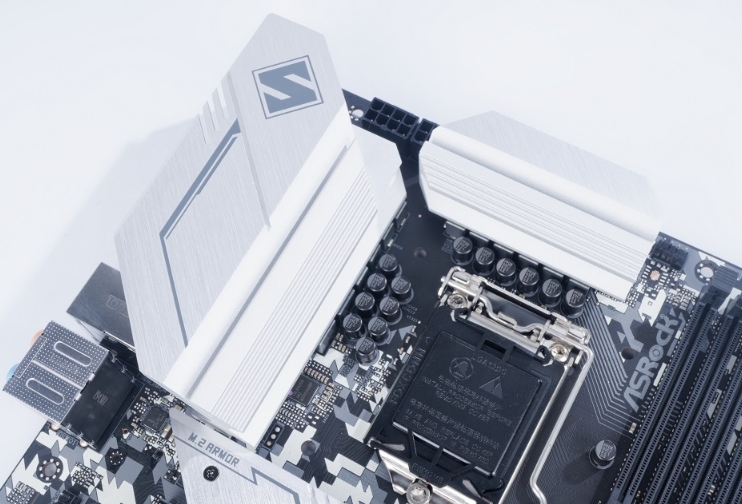

ASRock H470 Steel Legend 제품의 방열판은 Steel Legend 시리즈에서 보여주었던 매우 튼튼해 보이는 방열판으로 구성되어 있으며, 발열이 특히 심한 전원부, SSD 컨트롤러 부분에 방열판이 부착되어 있습니다.

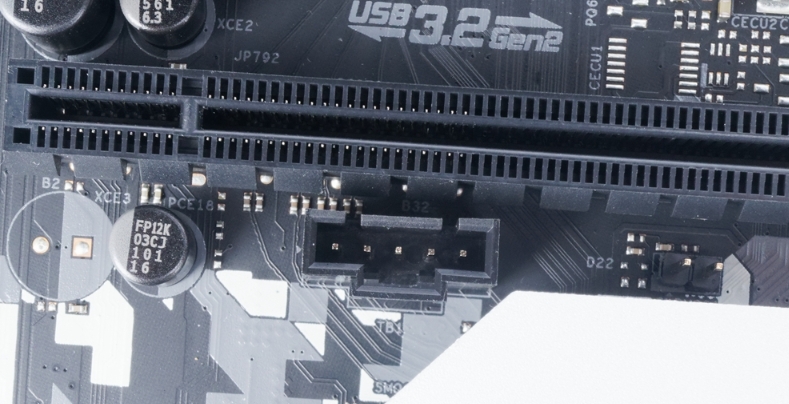

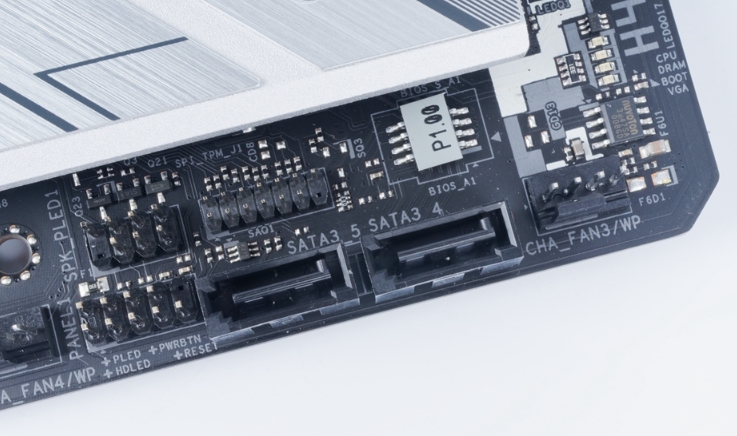

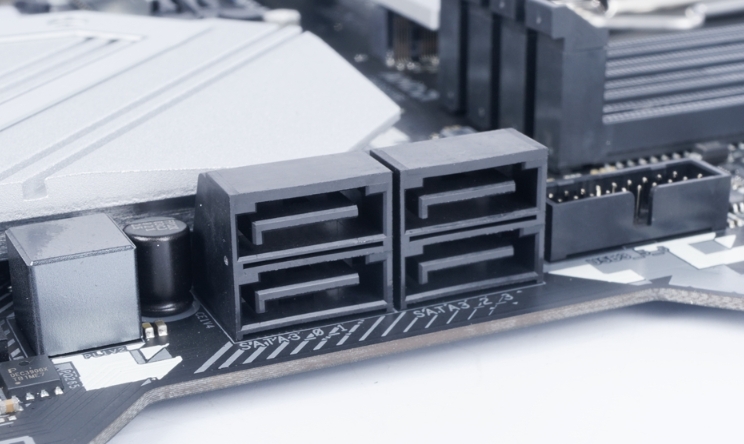

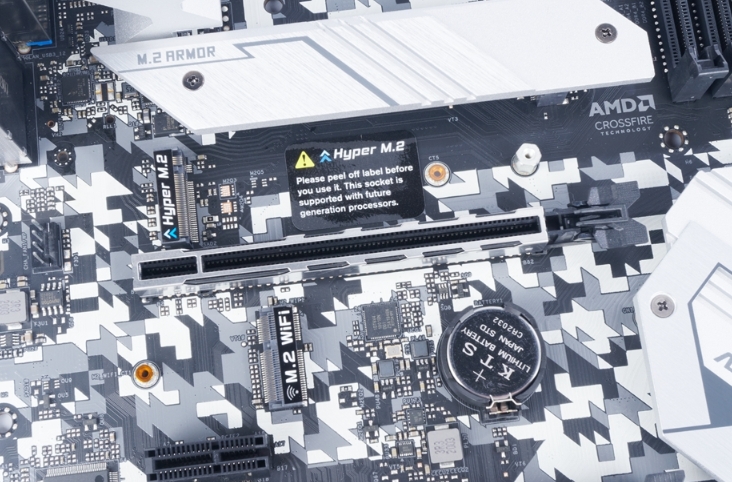

PCIe 4.0을 지원하며, SATA 슬롯은 매우 심플한 구조로 채택되었습니다. 특히 PCIe 4.0 슬롯에는 알류미늄 처리가 되어있으며, 이로인하여 발열해소에 어느정도 해소될 수 있을 것으로 예상 됩니다.

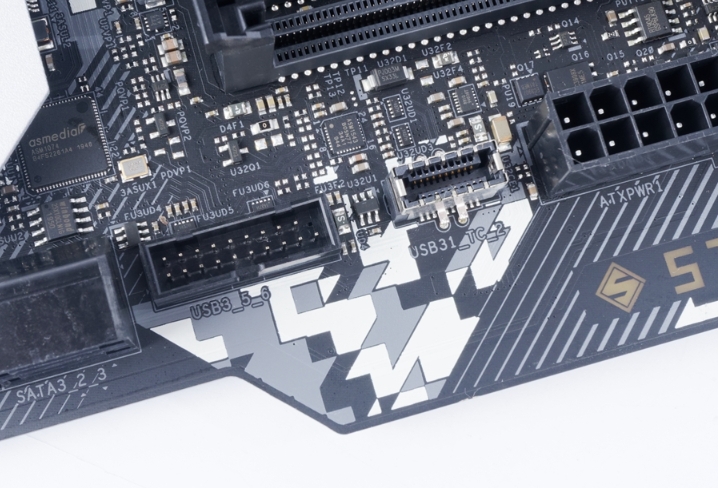

ATX 20+4 Pin USB 3.2 Gen1 Type-C와 USB 3.1 TC2 Port를 확인할 수 있습니다.

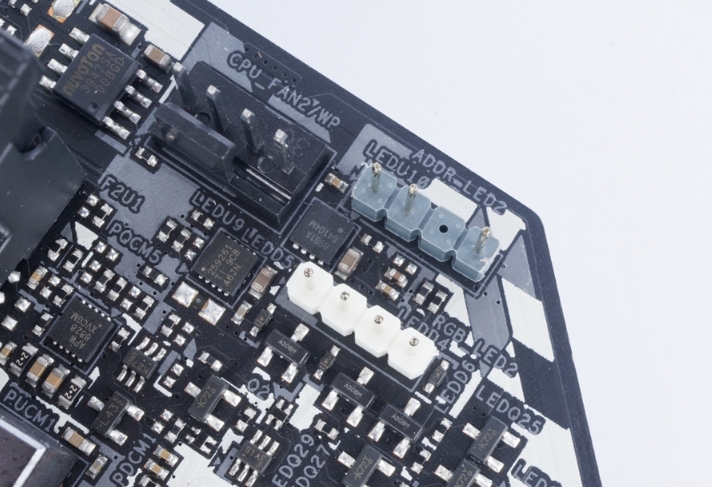

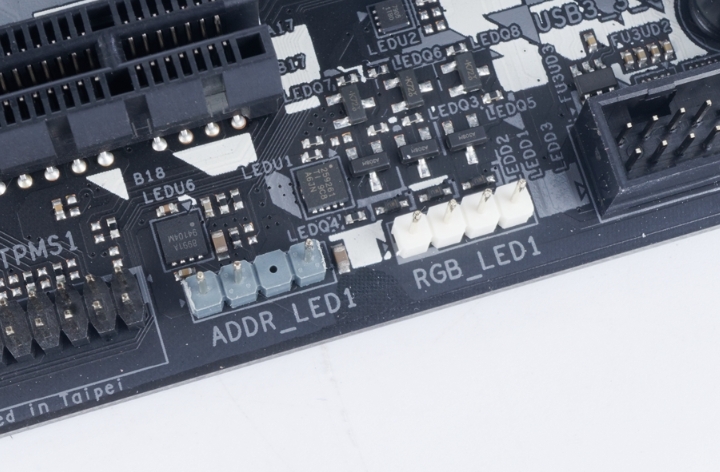

총 4개의 RGB Port를 확인할 수 있으며, 메인보드의 우측 상단에 위치해 있습니다.

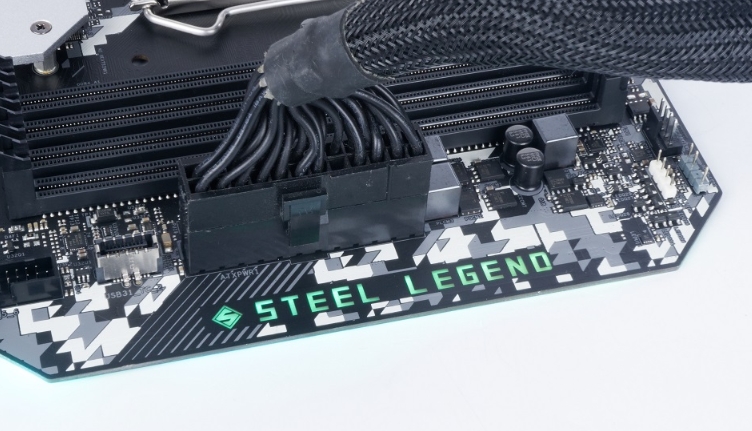

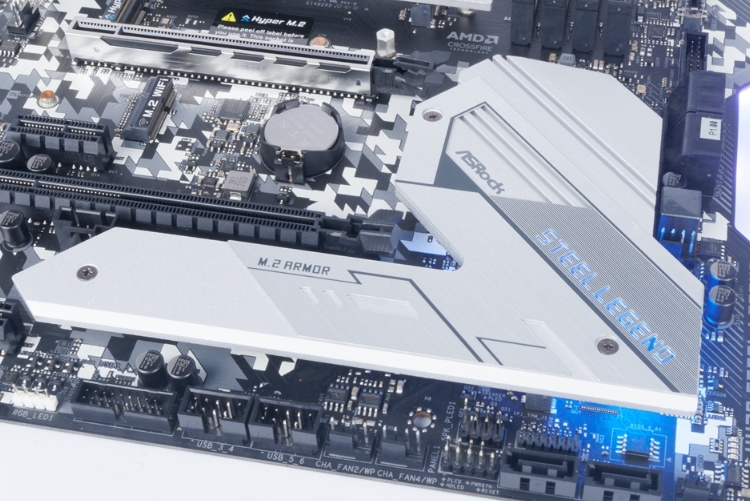

메인보드에서는 2곳의 LED를 확인할 수 있는데, 램 슬롯의 Steel Legend Logo와 아래 M.2 방열판의 Steel Lengend LED 효과를 확인 할 수 있습니다.

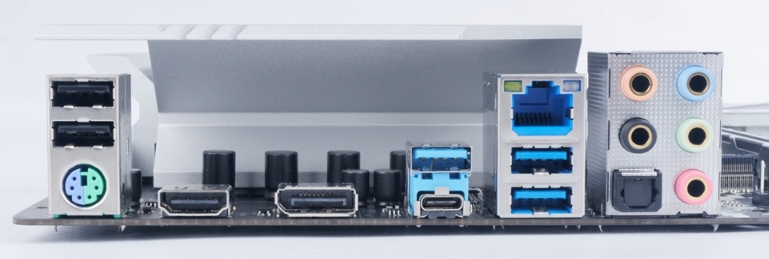

| I/O Port 구성 |

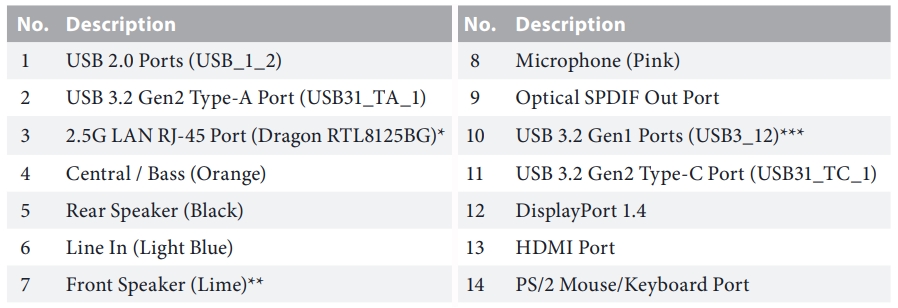

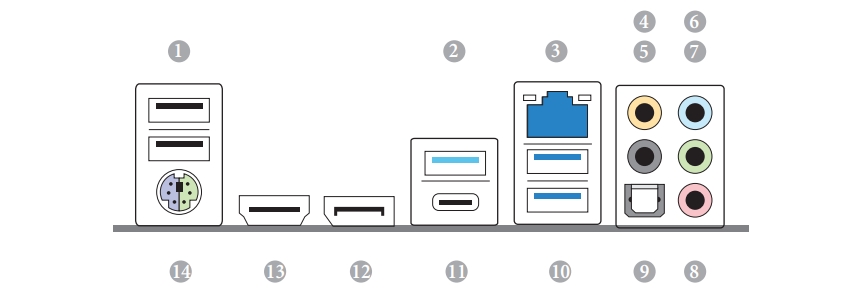

ASRock H470 Steel Legend I/O 구성은 이전 세대와 매우 흡사한 I/O를 지원하지면 Gen2 3.2를 지원하게 되었습니다.
| 방열판 해제 후 메인보드 부품 상세 설명 |

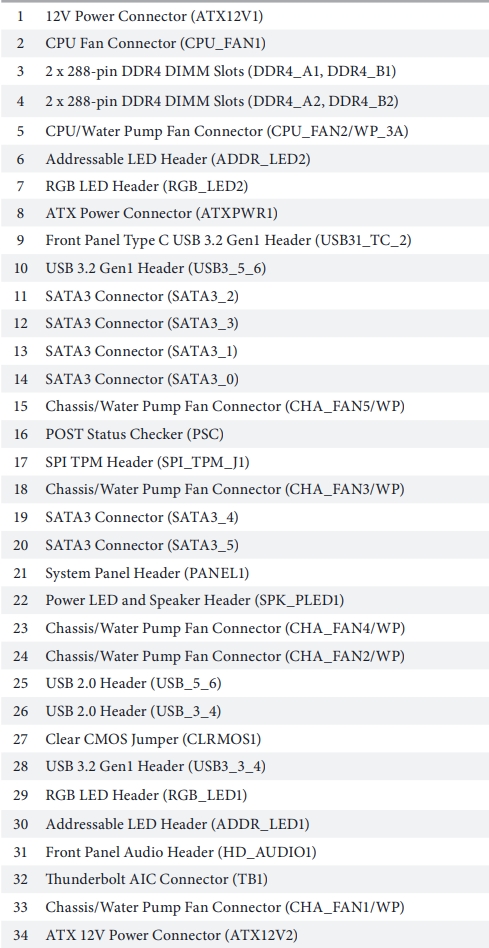

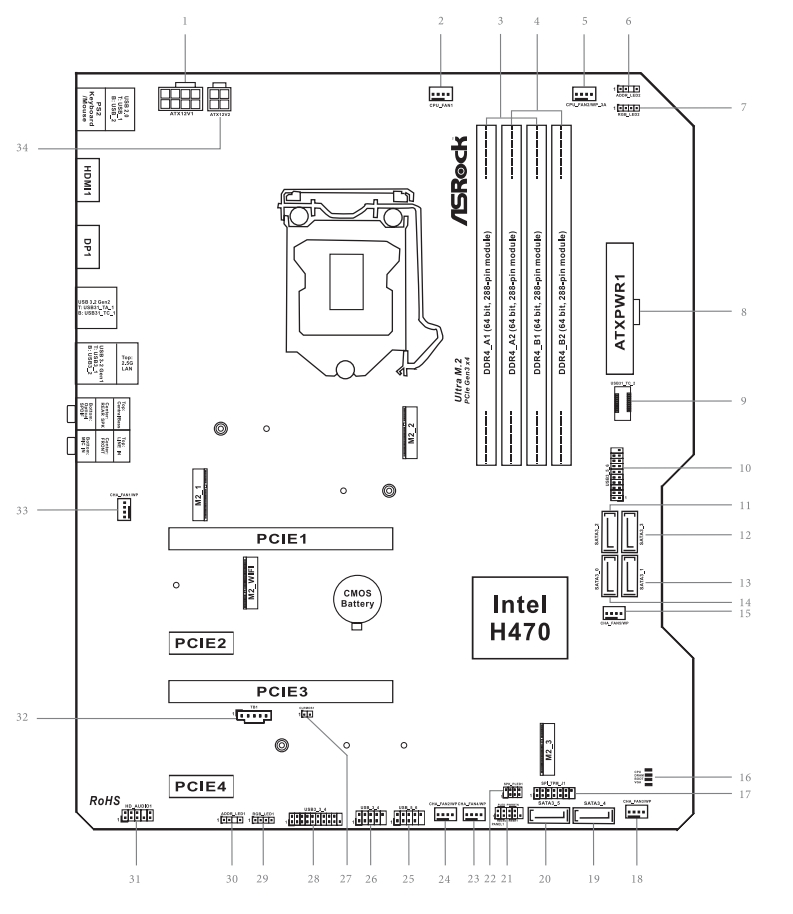

| ASRock H470 Steel Legend Layout |
ASRock H470 Steel Legend 제품의 레이아웃으로는 인텔 10세대 400번대 시리즈 CPU에서 지원되는 모든 하드웨어적인 부분을 지원하고있으며, 이전 세대에 비하여 개선된 부분은 Audio부분과 PCIe 4.0 지원 그리고 전원부가 11페이즈로 보다 안정적인 전력공급을 하는것에 초점이 맞춰져 있습니다. 또한 메인보드 자체의 LED가 지원되며 다양한 HDD 및 SSD도 장착하여 사용하실 수 있도록 설계되어 있습니다.

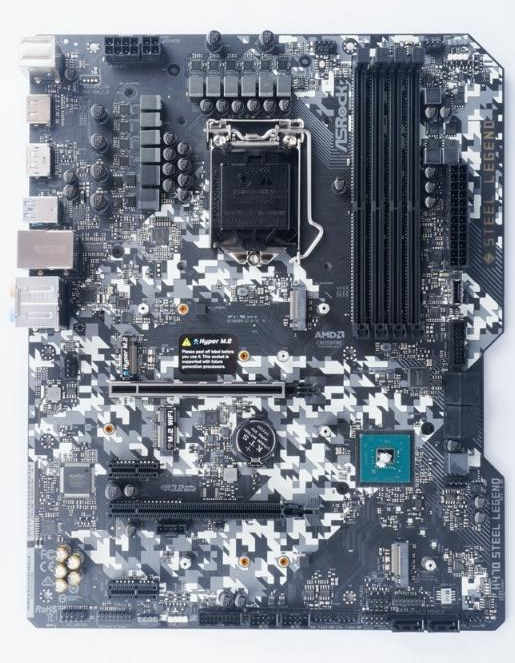

ASRock H470 Steel Legend 방열판 해제 후 메인보드의 모습입니다. 이 메인보드가 정말 괜찮다고 느끼는 점은 방열판을 떼어내어도 메인보드가 갖춰야할 스펙과 가격적인 부분에서 매우 괜찮아보였기 때문입니다.
| 전원부 |
intel 10세대는 CPU는 9세대에 비하여 메인보드의 전원부의 구성이 매우 중요해졌습니다. 이유는 이전 세대에 비하여 전력량이 많이 필요하게 되었기 때문입니다. 따라서 메인보드의 전원부 부품이 매우 중요해졌는데, 신뢰성이 있고, 안정적인 전력을 공급할 수 있는 고품질의 전원부 부품이 중요하게 되었다고 생각하시면 좋을 것 같습니다.
ASRock H470 Steel Legend 제품은 비교적 고품질의 전원부 구성은 아니지만 가격대에 비하여 괜찮은 전원부 부품을 사용하였습니다. 이로인하여 10세대에서도 안정적인 전원 공급이 가능하다는 것을 확인하실 수 있습니다.

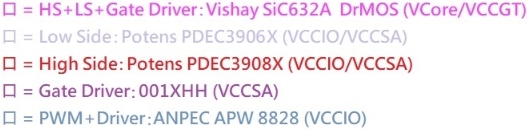

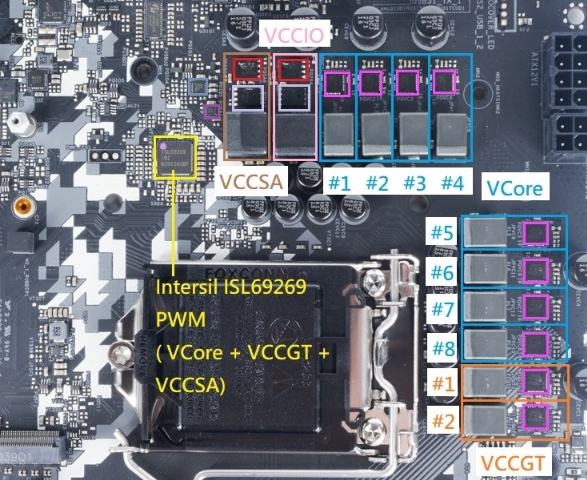

ASRock H470 Steel Legend 전원부의 각 부품의 이미지 입니다.

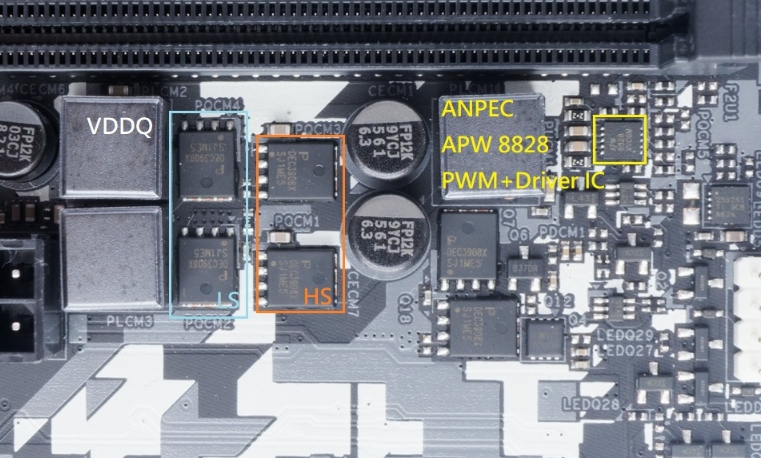

메모리 전력 공급은 VDDQ와 PWM Driver IC를 통하여 공급되며, 모두 Anpec APW 8828 Mosfet으로 설정되어 PDEC 3908X에 전기용량이 공급되는 부분을 채택하였습니다. 이로인하여 12khr 정도의 전력 공급이 될 것으로 생각 됩니다.

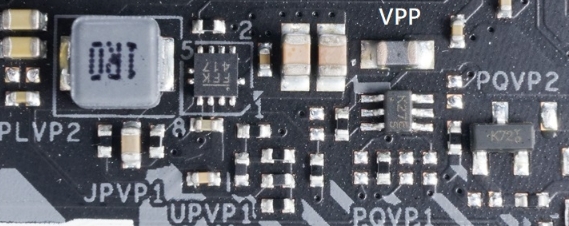

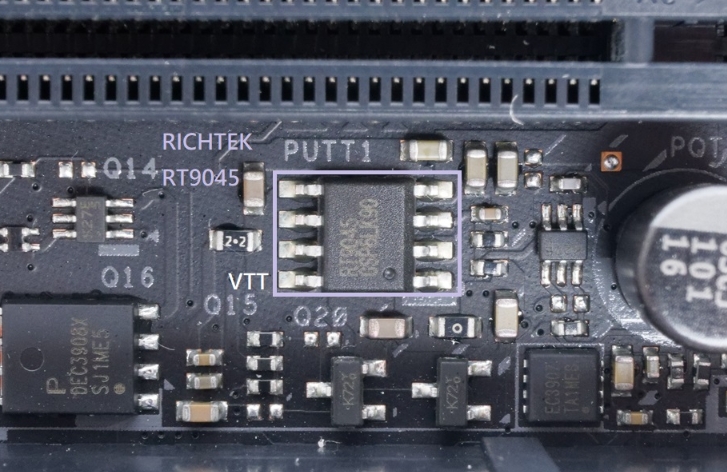

DRAM의 VTT와 VPP 부품의 이미지 입니다.

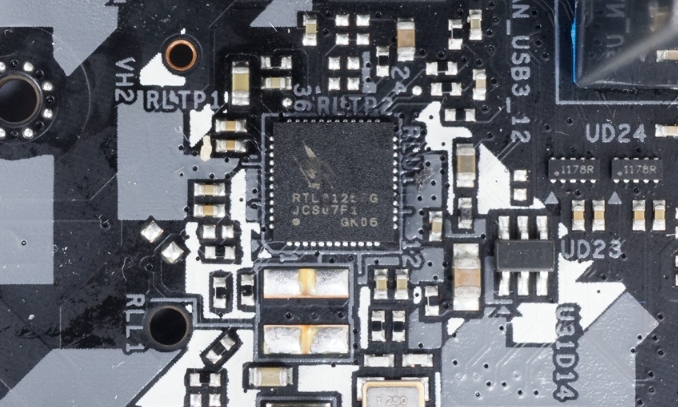

네트워크 같은 경우 Realtek Dragon RTL8125BG 2.5GbE LAN 채택하였으며, 개인적으로 리얼텍 제품이 장점보다는 단점이 많은 부품이여서 조금 아쉬운 부분이 있습니다.

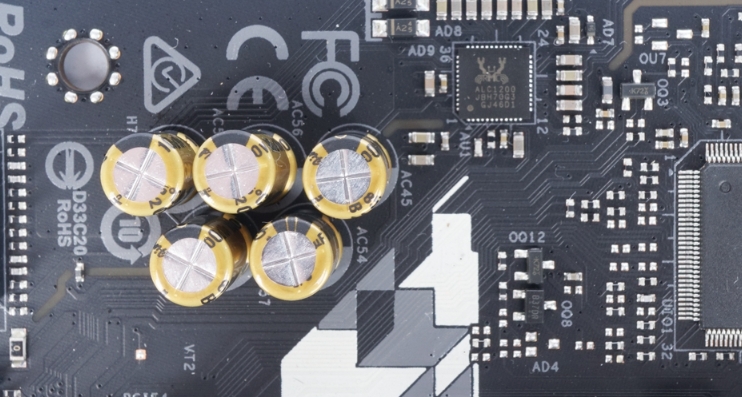

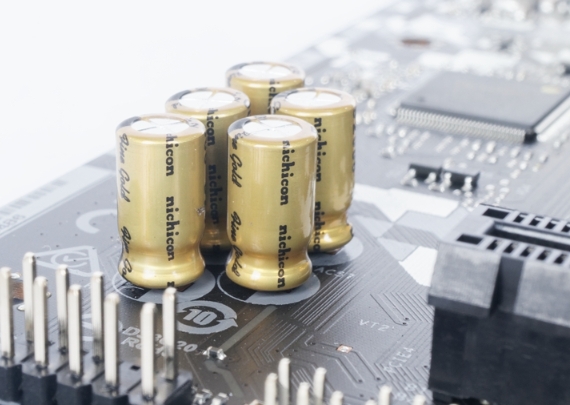

Audio 같은 경우에는 Realtek ALC 1200와 니치콘 콘덴서를 사용하였으며, 비교적 선명한 음질을 확인 하실 수 있을 것이라 생각 됩니다.

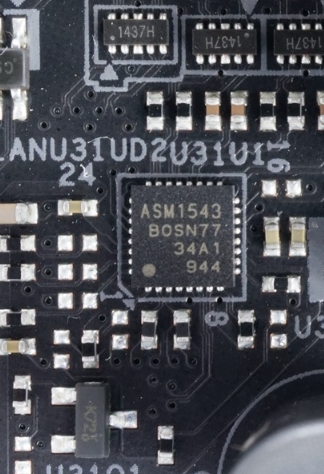

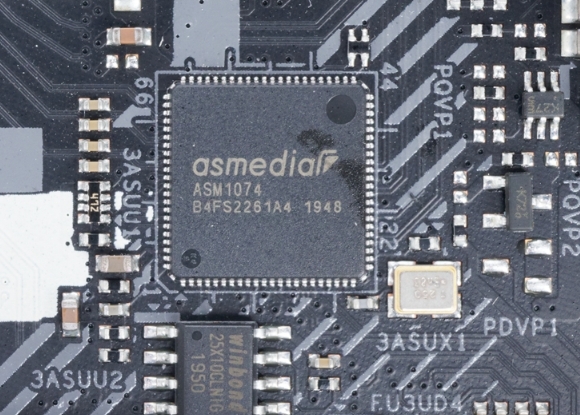

USB Gen 3.2에 사용되고 있는 PI3EQX1004B ReDriver IC ASmedia ASM1543 USB Type-C 부품의 이미지이며,

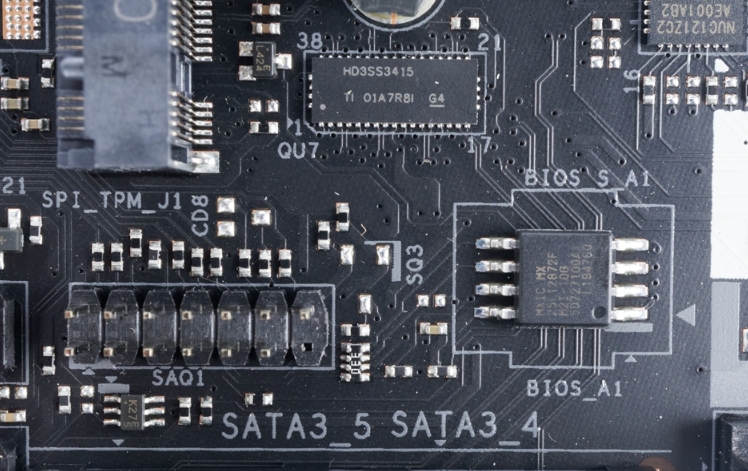

배치 전력 공급을 위하여 PIC-E를 채택하고 HD3SS34150과 싱글 BIOS SPI Flash Mxic Mx25L12873F(16MB)를 사용하고 있습니다.

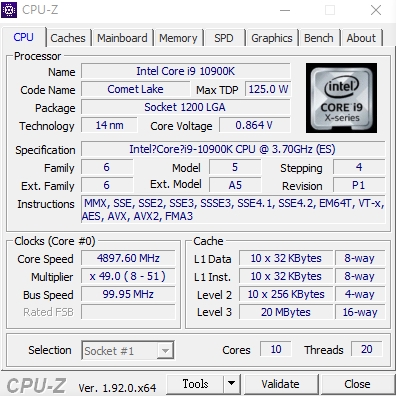

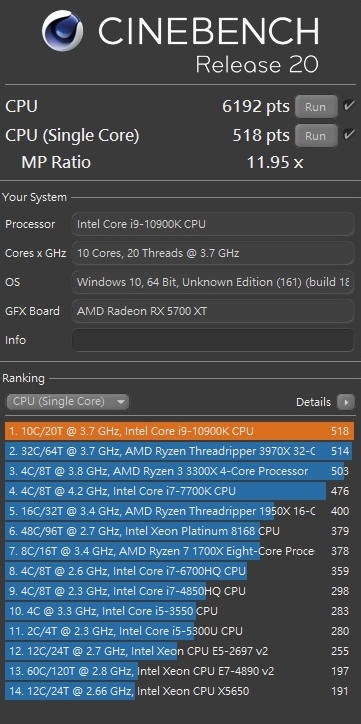

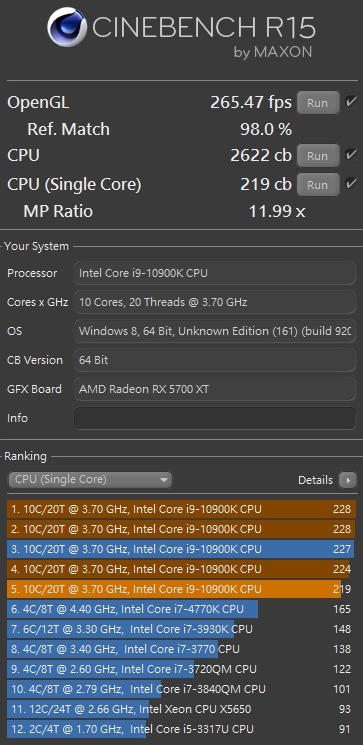

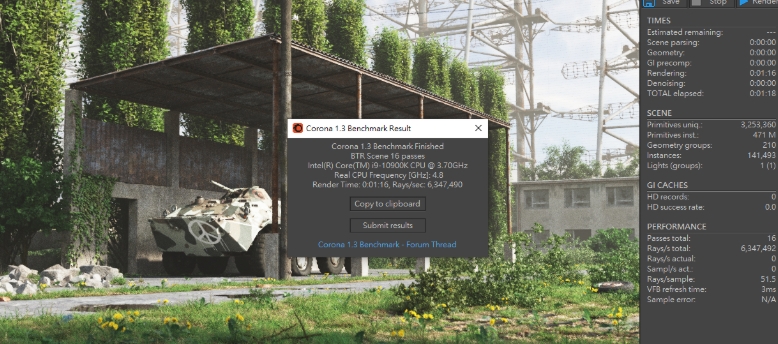

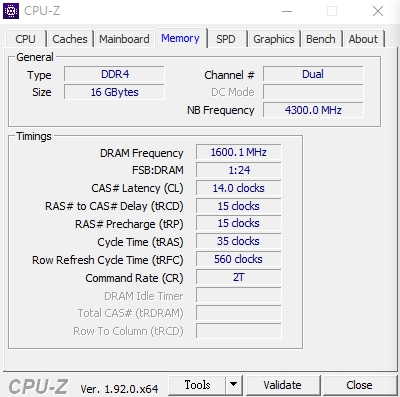

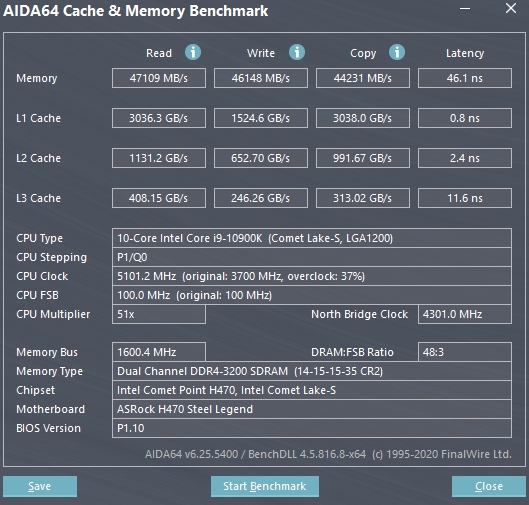

| ASRock H470 Steel Legend Bench Mark |
| PC Build up | |
| CPU | intel 10900K |
| GPU | RX5700XT |
| MB | ASRock H470 Steel Legend |
| RAM | Gskill 8Gb X 2(OC : 14-15-15-35) |
| SSD | M.2 SSD 1Tb |
| PSU | seasonic 1000W |
| OS | windows 10 Pro |
※ 제품의 성능은 수율별로 다를 수 있으며, 환경적인 요인으로 인하여 Bench Mark 스코어가 다를 수 있습니다.
※ 벤치마크 자료는 참고하시는 용도 확인해주시기 바랍니다.
| 결 론 |
ASRock H470 Steel Legend 메인보드는 10세대 인텔 CPU 제품의 메인보드 입니다. 물론 하이엔드급의 메인보드에 비하면 비교적 좋지 않은 전원부와 Audio 시스템으로 보일 수 있으나, 가격적인 부분에서 바라본다면 이만한 구성이 있을까 싶기도 한 제품입니다. 2020년 6월 3일 기준 다나와에서는 19만원 후반대에 판매하고 있는데, 10세대 메인보드 제품중 이만한 가성비가 좋은 메인보드를 보기 어려우실 정도로 매우 괜찮은 제품이라고 생각합니다. 특히 게이머를 겨냥한 H 시리즈로서 나쁘지 않은 선택이라고 보여집니다.
물론 금액적으로 조금 더 투자하실 수 있다면, 보다 뛰어난 전원부를 제공하는 메인보드를 구매하시는것이 매우 좋지만 정해진 금액안에서 구매를 하셔야한다면 ASRock H470 Steel Legend 제품을 추천드리고 싶습니다.
이 제품의 리뷰는 내 돈 주고 사서 리뷰 한 것입니다.
감사합니다.
